Obecně o UML zde: UML, Diagram aktivit patří do skupiny diagramů chování (behavioral diagrams)
- PDF zde (pouze po ČVUT ověření)

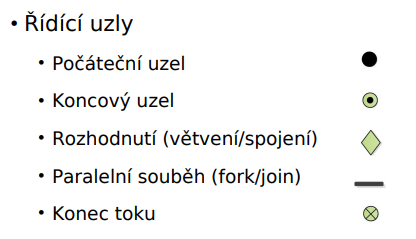

- Počáteční uzel - generuje tokeny - simuluje průchod procesem

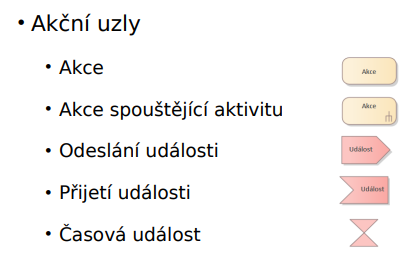

- Každá akce se spustí až tehdy, když má na všech vstupech token

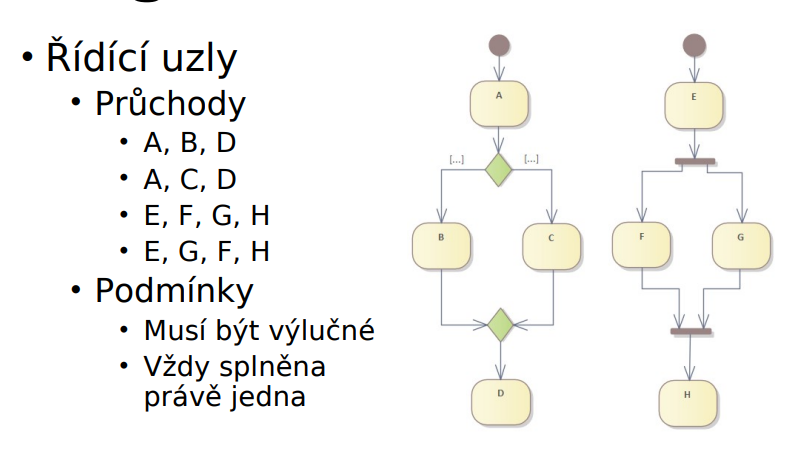

- zelený kosočtverec s více vstupy - pokud mu na vstup přijde jakkýkoliv token, pošle ho dál
- končící hnědá ploška - nepustí tokeny dál, dokud nebudou na vstupech všechny (taková Bariéra v BI-OSY) - dále pokračuje jen jeden

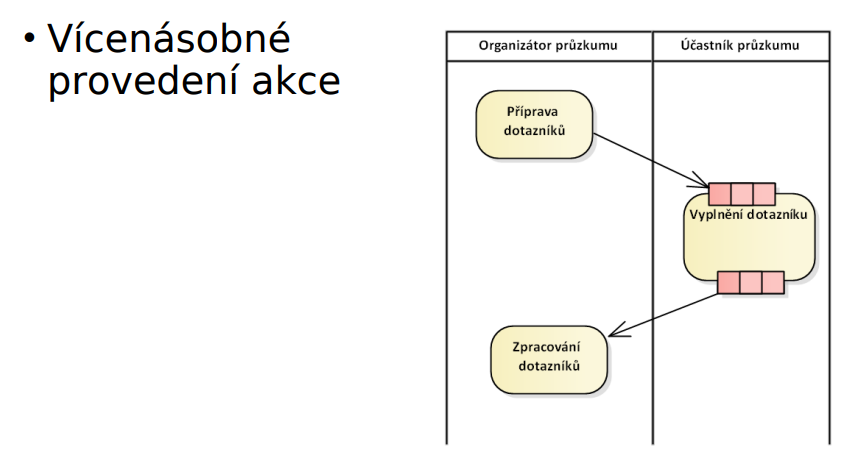

- zde také vidím znázornění různých zodpovědností aktérů za části procesu (znázorněno v tzv. swimlines)

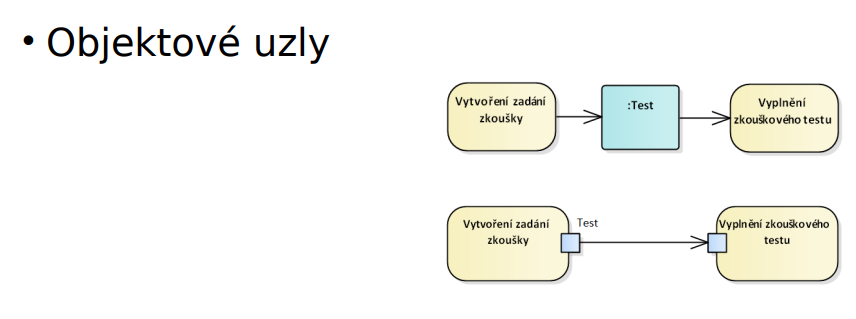

- Přidání objektového toku
- objektový a řídící tok na sobě vůbec nezávisí a nekolidují
- Doporučení: začít bez objektových uzlů a pak je tam postupně přidat

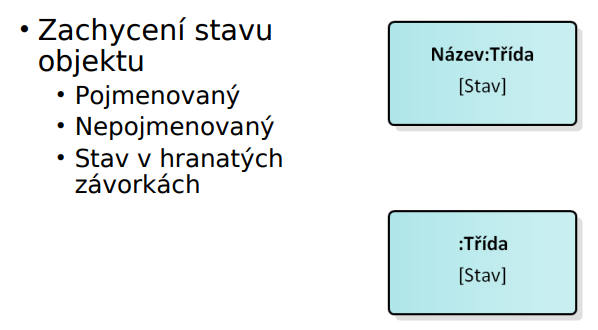

- Pro zachycení předávaných dat/entit mezi akcemi (lze doplnit i informaci o stavu)

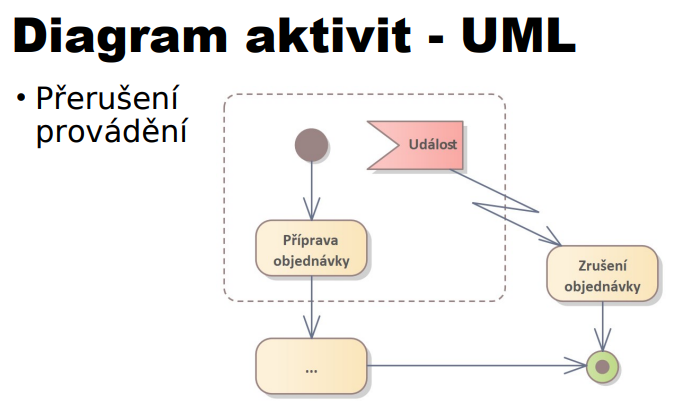

- pokud token projde “bleskem”, tak se zruší všechny akce vykonané v tom regionu
Chyby v diagramu aktivit
- z chyb si beru také to, že z akce vychází jen jedna šipka, veškeré rozdělování zajišťují kosočtverce a plošky
- do akce může vcházet více tokenů, ale samotná akce se spustí až tehdy, když jsou na všech vstupech tokeny
